贵金属电镀电极 (PEM型水电解用GDL、不溶性电极)

贵金属电镀电极 (PEM型水电解用GDL、不溶性电极)

贵金属电镀电极产品图片

PEM型水电解是利用可再生能源生产绿色氢的最合适的方式之一。
本公司利用通过不溶性电极培养的电镀技术,提供具有优良的导电性、耐久性和气体扩散性的PEM型水电解用电极(馈电体/GDL/PTL),为实现碳中和社会做贡献。

PEM=Proton Exchange Membrane (固体高分子电解质膜)
GDL=Gas Diffusion Layer (气体扩散层)
PTL=Polus Transport Layer (多孔传输层)

PEM型水电解用电极(馈电体/GDL/PTL)

田中贵金属的PEM型水电解用电极(馈电体/GDL/PTL)

  • 可选择符合成本及性能(导电性、耐久性、气体扩散性)平衡的基材。
  • 我们拥有在扩张网、微孔网、多孔体(纤维烧结体、粉末烧结体)等多种基材上进行白金电镀的实绩。

【钛 扩张网】

特长

  • 由于在市场上广泛流通,是相对低价的基材。(最小开孔2.0㎜×1.0㎜)

钛-扩张网电极的外观和放大照片

【钛 微孔网】

特长

  • 由于基材表面平滑,可期待减轻与CCM接合时的物理性损伤。
  • 开孔尺寸及配置可进行原创设计。

钛-微孔网电极的外观和放大照片

【钛 多孔体(纤维烧结体、粉末烧结体)】

特长

  • 由于复杂的多孔结构,可期待均匀的气体供应。

<纤维烧结体>
钛-纤维烧结体电极的外观和放大照片

<粉末烧结体>
钛-粉末烧结体电极的外观和放大照片

不溶性电极

田中贵金属的不溶性电极

  • 应对白金电镀、白金/铱合金电镀、金电镀等各种贵金属电镀,以及氧化铱涂覆。
  • 可应对板状、杆状、端子加工等各种形状基材的加工。
  • 根据不同的尺寸、形状及应用为您提案最合适的不溶性电极。

<形状加工案例>

  • 不溶性电极(板状)加工案例
    板状
  • 不溶性电极(网状)加工案例
    网状
  • 不溶性电极(端子加工)加工案例
    端子加工
  • 不溶性电极(圆柱加工)加工案例
    圆柱加工

<膜厚案例>

  • 表面SEM图像 不溶性电极 白金 0.1µm
    表面SEM图像
    白金 0.1µm
  • 截面SEM图像 不溶性电极 白金 30.0µm
    截面SEM图像
    白金 30.0µm

各种不溶性电极的应用

【碱性离子整水器】【电解氢水】

特长

  • 通过本公司独特的加工技术,即使薄膜也能够实现均匀的白金电镀。(Micro Plate)
  • 对防止电极上的水垢粘附所需的极性切换具有高耐久性。
  • 与普通的涂布共烧电极相比可期待更长的寿命。(本公司比较)
  • 通过自动化量产线,可实现低成本的量产。
SEM ×1000 SEM-EDX
Pt映射
Micro Plate Micro Plate的SEM×1000图像 Micro Plate的SEM-EDX Pt映射图像
普通电镀 普通电镀的SEM×1000图像 普通电镀的SEM-EDX Pt映射图像

不溶性电极自动批量生产线
自动化批量生产线

【次氯酸水】【酸性水】【碱性清洗水】

特长

  • 产品阵容有白金电镀、白金/铱合金电镀、氧化铱等电极催化剂。由于产生氯气的效率和极性切换等特征,可根据用途选择电极。

产品阵容

Pt PtIr
(KP #34)
PtIr + IrO2
(KP #72)
IrO2
(KP #100)
产生氯气的效率
极性切换

KP #100
KP #100

催化剂层结构示意图

  • KP #34的催化剂层结构示意图
    KP #34
  • KP #72的催化剂层结构示意图
    KP #72
  • KP #100的催化剂层结构示意图
    KP #100

【表面处理用阳极】

特长

  • 通过大型电镀槽可对最大1.8m×1.2m的钛基材进行白金电镀处理。
  • 可对钛基材进行再利用并重新涂覆。
    ※对使用过的电极中残留的白金,我们根据情况以一定价格收购。
  • 1.8m×1.2m的钛基材进行白金电镀处理。

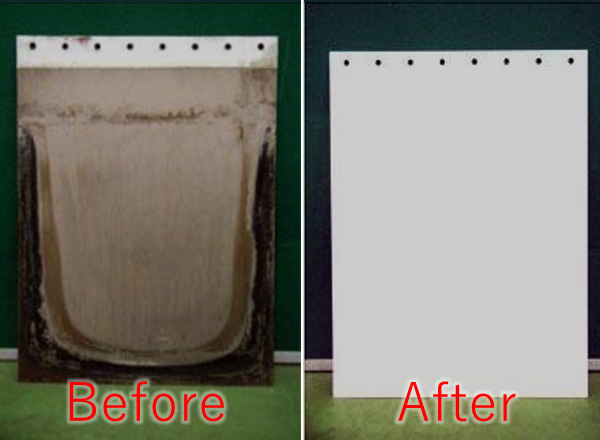

  • [电镀重涂] (左)前、(右)后

其他电镀技术

【对微型基材的电镀】

特长

  • 对Φ3mm的球体这样的微型基材也可以进行电镀加工。
    根据尺寸和形状,也可以使用滚筒法进行电镀。
  • Φ3mm的球体
    对Φ3mm的球体的电镀(左)电镀前、(右)电镀后
  • 滚筒电镀生产线
    滚筒电镀生产线

【对固体高分子膜的贵金属电镀】

特长

  • 可将白金电镀到固体高分子膜上(无电解电镀)。
  • 有望用于水的电解处理及水电解领域。

对固体高分子膜的电镀

  • [对固体高分子膜的无电解电镀] (左)电镀前,(右)电镀后
  • [对固体高分子膜的无电解电镀] 电镀范围任意指定
    电镀范围可任意指定

【白金网】

特长

  • 通过应用电铸技术,可制造白金纯度达到99.90%以上、孔径为Φ3~4µm的白金网。
  • 不含镍,也符合欧盟镍使用限制指令。(符合 RoHS标准)
  • 拥有用于医疗雾化器的实绩。
  • 孔径 Φ3~4µm
    白金网 孔径 Φ3~4µm
